Strēles celtnis 1 tonna

Kinocranes strēles celtnis 1 tonna ir profesionāli izstrādāts ražošanas uzņēmumiem, apkopes darbnīcām un montāžas līnijām ar 1000 kg celšanas pieprasījumu. Tas nodrošina stabilu struktūru un precīzu darbību atkārtotiem celšanas uzdevumiem, kalpojot kā uzticams rūpniecisko materiālu apstrādes risinājums.

Tehniskās specifikācijas

Kravnesība un pamata konfigurācija

• Nominālā ietilpība: 1000 kg (1 tonna)
• Darba rādiuss: Standarta 3m–8m, pēc konstrukcijas aprēķina pielāgots maksimālais līdz 10m
• Pacelšanas augstums: pilnībā konfigurējams atbilstoši{0}}darbnīcas apstākļiem uz vietas
• Darbības klase: atbilst ISO 4301, A2–A3 vidēja noslodze rūpnieciskai lietošanai

Būvniecības standarts

• Galvenais izlices materiāls: Q345B / ASTM A572 50. klases tērauds, augsta stiepes izturība ilgstošai-smagas slodzes lietošanai.
• Kolonnas struktūra: bieza tērauda kolonnu konstrukcija, kas aprīkota ar īpaši pastiprinātu pamatplāksni, lai nodrošinātu stabilu uzstādīšanu.
• Rotācijas veids: Pilna 360 grādu pagriešana modeļiem, kas piestiprināti pie statņiem; sienas montāžas versija ir aprīkota ar 180 grādu darba rotāciju.
• Izlices dizains: veidots ar H-sijas vai I-sijas profilu, lai nodrošinātu cietu slodzes nestspēju un konstrukcijas stingrību.
• Virsmas apdare: rūpnieciskais epoksīda pulvera pārklājums pret-koroziju un ilgu kalpošanas laiku

Montāžas veidi

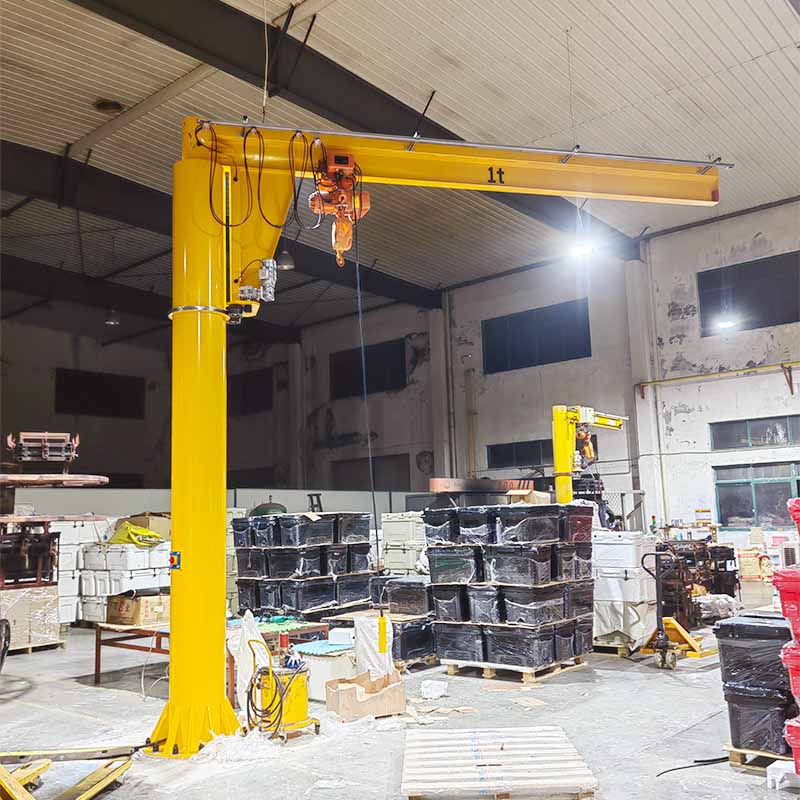

Uz statņa-uzmontēts 1 tonnas strēles celtnis

Paš-stāvošās kolonnas projektēšanai ir nepieciešams dzelzsbetona pamats. Tā atbalsta pilnu 360 grādu rotāciju, lai maksimāli palielinātu darbstacijas pārklājumu un izkārtojuma elastību. Fiksēts ar ķīmiskām enkura skrūvēm stabilai uzstādīšanai uz betona plātnēm.

Sienas-1 tonnas strēles celtnis

Vietu-taupošs dizains, kas uzstādīts tieši uz ēkas strukturālajām kolonnām vai sienām. Rotācija ir ierobežota līdz 180 grādiem, lieliski piemērota rūpnīcām ar ierobežotu grīdas platību un pieejamu konstrukcijas atbalstu.

Pacēlāja saderība

Mūsu 1 tonnu smagais strēles celtnis atbalsta vairākas pacēlāja izvēles iespējas, lai tās atbilstu dažādiem darba apstākļiem uz vietas:

• Elektriskais ķēdes pacēlājs: 1 tonnas slodze, pieejams ar ātruma regulēšanu. Pacelšanas ātrums 4–8 m/min viens ātrums, 2–8 m/min dubultā ātrums precīzai vadāmībai.
• Manuālais ķēdes pacēlājs: lieliski piemērots vietām, kur nav -elektrības, ekonomiska izvēle retiem vieglas celšanas darbiem.
• Stiepļu trošu pacēlājs: piemērots pacelšanas augstumam virs 5 m, liels darba ātrums līdz 12 m/min.

Elektriskais ķēdes pacēlājs

Manuālais ķēdes pacēlājs

Stiepļu trošu pacēlājs

Nozares lietojumprogrammas

Ražošana un apstrāde:Ideāli piemērots CNC darbnīcām, montāžas līnijām un ražošanas līnijām. Plaši izmanto izejvielu pārvietošanai, detaļu montāžai un gatavās produkcijas transportēšanai.

Automobiļu rūpniecība:Piemērots dzinēja montāžai, transmisijai un šasijas detaļu apstrādei{0}} tonnu ietilpība lieliski atbilst lielākajai daļai automobiļu mezglu pacelšanas{1}}prasības.

Metāla izgatavošana:Lieliski piemērots tērauda plākšņu izkārtojumam, metinātas montāžas pārnešanai un džiga uzstādīšanai metināšanas un ražošanas zonās.

Noliktava un loģistika:Piemērojams pasūtījumu šķirošanai, palešu pārkraušanai un kārtējiem inventarizācijas darbiem loģistikas un izplatīšanas noliktavās.

Tehniskās apkopes darbnīca:Lieliski piemērots iekārtu kapitālajam remontam, rezerves daļu nomaiņai un instrumentu sakārtošanai rūpnīcas ikdienas apkopes laikā.

Uzstādīšanas prasības

Pamata standarts (uzstādīts{0}}pīlārā)

• Betona spiedes izturība: vismaz 25 MPa (3625 psi)
• Grīdas plātnes biezums: Minimālais 200 mm (8 collas) standarta uzstādīšanai
• Pamatu pastiprināšana: Tērauda sieta pastiprināšana ir obligāta
• Enkura skrūve: M16 / M20 ķīmiskā enkura skrūve, iegulšanas dziļums 150–200 mm

Strukturālās prasības (piestiprināms{0}}pie sienas)

• Ēkas kolonnu kravnesība ir jāpārbauda ar konstrukcijas analīzi
• Montāžas kronšteins: Smags tērauda dizains ar drošības koeficientu, kas ir lielāks vai vienāds ar 1,5
• Stiprinājumi: 8.8. klases augstas -stiprības skrūves ar standarta griezes momenta uzstādīšanu

Darbības priekšrocības

• Dizains ar zemu augstumu: Optimizētais izlices profils pilnībā izmanto ierobežoto vertikālo augstumu darbnīcās.
• Vienmērīga rotācija: Precīza gultņu konstrukcija samazina rotācijas pretestību, ļaujot viegli apstrādāt 1000 kg kravas.
• Āra un kodīgas vides iespēja:Mēs piedāvājam karsti{0}}galvanizētas detaļas un pielāgotu epoksīda krāsas apdari, kas ir labi pielāgota iedarbībai ārpus telpām un korozīvām darba vietām.
• Globālā drošības atbilstība:Visas vienības atbilst FEM, DIN un ISO noteikumiem, kam ir CE sertifikāts, lai atbalstītu pārdošanu un izvēršanu Eiropas un starptautiskajos tirgos.

Tehnisko parametru tabula

FAQ

J: Kāda ir atšķirība starp 1 tonnu un 2 tonnu strēles celtni?

A: Galvenā atšķirība ir celtspēja. Vienas-tonnas modeļi atbalsta līdz 1000 kg, bet divu-tonnu modeļi iztur 2000 kg. 1T versijai ir nepieciešams vienkāršāks grīdas pamats un mazāka konstrukcijas pastiprināšana, budžeta -draudzīgāks ikdienas darbam, kas mazāks par 1000 kg.

J: Vai uz esošās betona grīdas var uzstādīt 1 tonnas strēles celtni?

A: Tas ir iespējams tikai tad, ja betona grīda atbilst konstrukcijas prasībām. Nepieciešama plātņu biezuma, betona stiprības un armatūras izkārtojuma pārbaude uz vietas-. Parasti grīdas biezums ir lielāks vai vienāds ar 200 mm un izturība ir lielāka vai vienāda ar 25 MPa. Ja grīda neatbilst standartam, ir nepieciešams pastiprinājums vai atsevišķa pamatne.

J: Kāds ir 1 tonnas strēles celtņa maksimālais sasniedzamība?

A: Standarta izlices garums ir no 3 m līdz 8 m. Pēc konstrukcijas aprēķina ir pieejams pielāgots garums līdz 10 m. Garākai izlicei ir jāiztur stabilitātes pārbaude ar pilnu 1000 kg slodzi.

J: Kāds barošanas avots ir nepieciešams elektriskajam pacēlājam?

A: Tipisks barošanas avots ir 3 fāžu 380V/415V 50Hz. Mēs piedāvājam 460 V 60 Hz versijas Ziemeļamerikas tirgiem. Vienfāzes 220 V/240 V var izvēlēties vieglas slodzes lietojumiem. Uz vietas ir nepieciešama aizsardzība pret pārslodzi, izolācijas slēdži un uzticams zemējums. Pacēlāja jauda svārstās no 2,5 kW līdz 4 kW atkarībā no modeļa.

J: Kāda apkope ir nepieciešama 1 tonnas strēles celtnim?

A: Regulāri gādājiet, lai gultņi un kustīgās sastāvdaļas būtu labi ieeļļotas. Pārbaudiet pacelšanas ķēžu vai stiepļu trošu nodilumu, pārbaudiet skrūvju stiprinājumu un regulāri pārbaudiet drošības aprīkojumu. Veiciet elektromotora un bremžu apkopi atbilstoši izstrādājuma vadlīnijām. Lai nodrošinātu drošu darbību, ieteicams reizi ceturksnī veikt profesionālu pārbaudi.

J: Vai ir pieejama āra uzstādīšana?

A: Jā. Āra versijā ir izmantotas cinkotas vai nerūsējošā tērauda detaļas, laikapstākļiem izturīgs elektriskais korpuss un pretkorozijas pārklājums. Vēja slodze tiks aprēķināta konstrukcijas projektēšanā. Lūdzu, sazinieties ar mūsu inženieru komandu, lai iegūtu pielāgotu āra risinājumu.

J. Kādu izvēlēties?

A. Pīlārs{0}}piestiprina 360 grādu brīvu rotāciju un neatkarīgu izkārtojumu, nepaļaujoties uz ēkas konstrukciju. Sienas-veids ietaupa grīdas platību, tikai pagriežot 180 grādu. Izvēle ir atkarīga no darbnīcas plānojuma, konstrukcijas stāvokļa un darba pārklājuma prasībām.

Kāpēc izvēlēties Kinocranes

Kinocranes 1 tonnas strēles celtnis tiek ražots saskaņā ar stingriem starptautiskajiem kvalitātes standartiem. Visam aprīkojumam pirms piegādes tiek veikta pilnas slodzes pārbaude un veiktspējas pārbaude. Mēs esam sertificēti ar ISO 9001, lai nodrošinātu stabilu kvalitātes kontroli.

• Globāla eksporta iespēja ar pilnīgiem eksporta dokumentiem, piegādes vienošanos un pēc{0}pārdošanas pakalpojumiem ārzemēs.
• Pilnībā atbilst ISO, FEM, DIN un CE sertifikācijai, lai piekļūtu globālajam tirgum.
• Pielāgots inženierijas pakalpojums nestandarta izmēra, īpašas vides un automatizētas materiālu apstrādes integrācijai.

Sazinieties ar mūsu pārdošanas inženieru komandu, lai saņemtu tehnisku konsultāciju, piedāvājumu un pielāgotu risinājumu.
